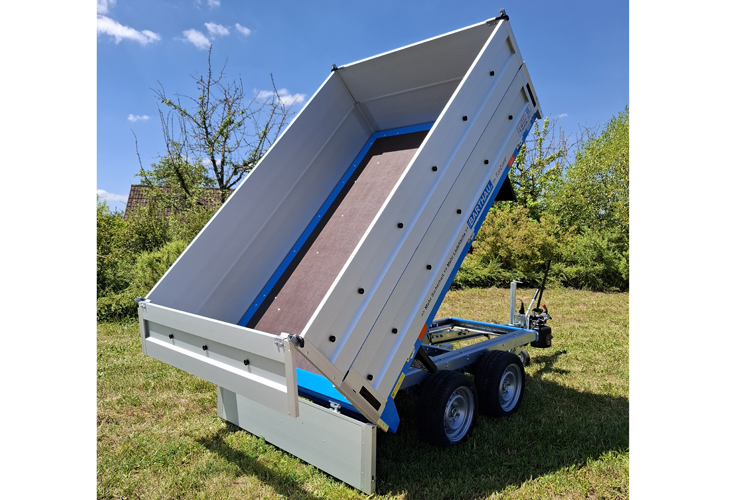

Typ RH

Rückwärtskipper mit <span class="text-info">TopZurr® 21</span>

1/15
2/15
3/15
4/15
5/15
6/15
7/15
8/15
9/15
10/15
11/15
12/15
13/15
14/15
15/15

Anhängerrahmen in Ihrer Wunschfarbe möglich

Ordern Sie Ihren Anhänger passend zu Ihrer Firmenfarbe oder einfach nur in Ihrer Lieblingsfarbe. Alle blauen Bauteile des Anhängers können in allen RAL-Farben beschichtet werden. (Gegen Aufpreis)

Mehr erfahren

Kastenanhänger - abklappbare und abnehmbare Bordwand - Hochlader in Aluminium mit TopZurr® 21

Serienmäßige Komfortausstattung:

  • Stabiler, verwindungsfreier Längsträgerrahmen aus hochwertigem, verzinktem Stahl mit mehreren Querunterzügen, in geschraubter Segmentbauweise. Sämtliche Rahmenteile bei Beschädigungen leicht austauschbar. Längsprofile und Konsolen mit doppeltem Korrosionsschutz verzinkt und zusätzlich blau kunststoffbeschichtet. Fahrgestell komplett feuerverzinkt.
  • Bodenfläche aus belastbarer, witterungsbeständiger und rutschhemmender Multiplex-Siebdruckplatte mehrfach wasserfest verleimt und kunststoffbeschichtet, verstärkt durch mehrere Querunterzüge. Boden in verzinktem und blau beschichtetem Zurrprofil geschützt montiert.
  • Bordwände aus profiliertem, eloxiertem 25mm Aluminium-Planösenprofil 350mm hoch, 4seitig abklappbar und werkzeuglos abnehmbar, daduch mit wenigen Handgriffen zum Plattformanhänger umrüstbar. Versenkte und nachstellbare Aluminium-Verschlüsse lassen die Bordwände leicht verriegeln und sorgen für eine geräuscharme Fahrt.
  • Superweiche Gummifederachse mit durchgehendem Achsrohr und Einzelradaufhängung, vollkommen wartungsfrei, komplett feuerverzinkt. Tandemachsen durch Segmentbauweise auch einzeln austauschbar.
  • Mit 14 Zoll Niederquerschnitt-PKW-Reifen, dadurch niedrige Ladehöhe.
  • Hydraulische Kipperpumpe geschützt innerhalb der Zugholme montiert.
  • Großdimensionierter 3stufiger Kippzylinder, dadurch größere Bodenfreiheit und großer Kippwinkel.
  • Mit Halterung vorne am Rahmen zum Aufbewahren der mitgelieferten Gurthaken.
  • Stützrad mit Klemmhalterung, für leichtes Rangieren und Abstellen. Geschützt innerhalb der Zugholme montiert.
  • Aluminum-Eckrungen gesteckt / abnehmbar bilden eine praktische Aufbaumöglichkeit für Dachgestell oder Aufsatz.
  • Geschützt angebrachte Sicherheitsbeleuchtung mit Rückfahrscheinwerfer und Nebelschlussleuchte.
  • Lichtanschluss: Eurostecker 12Volt/13polig

MEHR Ladefläche, MEHR Sicherheit durch patentierte Ladungssicherung TopZurr® 21. Der Boden ist rundum als Zurrprofil gekantet. Dieses Zurrprofil ist mit Bohrungen versehen und es können alle 10cm Gurthaken eingehakt werden. Die Gurthaken sind mit Magneten versehen und werden an der passenden Stelle fixiert. Mit dem Schließen der Bordwand ist der Gurthaken gesichert.

Mehr zu TopZurr

Serienmäßige Qualitätsmerkmale

Innovatives Ladungs­sicherungs­system TopZurr® 21

Mehr Ladefläche durch patentierte Ladungssicherung TopZurr® 21

Bei allen Typen ist die Bodeneinfassung rundherum als Zurrprofil gekantet. Dieses Zurrprofil ist mit Bohrungen versehen und es können alle 10cm Gurthaken eingehakt werden. Die Gurthaken sind mit Magneten versehen und werden an der passenden Stelle fixiert. Mit unseren Gurthaken läßt sich die Ladung genau an der richtigen Stelle befestigen. Mit dem Schließen der Bordwand ist der Gurthaken gesichert.

Gurthaken und Zurrprofil sind GS geprüft. Die Prüfung ist gemäß DIN 75410-1 erfolgt.  Gurthaken und Zurrprofil sind auf 800 daN (kg) geprüft.  Es dürfen nur geprüfte Zurrgurte mit dem GS-Zeichen und einer Zugkraft von mind. 800 daN in direktem Zug verwendet werden. Mit unseren Gurthaken lässt sich die Ladung genau an der richtigen Stelle befestigen. Die Anbindung erfolgt an den äußersten Punkten, das ergibt eine größere Ladefläche und die  Gurte haben eine ausreichende Spannlänge, damit die Ratsche richtig betätigt werden kann und der Gurt auch richtig spannt.

Nachstellbare Aluminium-Verschlüsse

Die Anhänger sind ausgestattet mit vier steckbaren Aluminium-Eckrungen, die als Aufbaumöglichkeit für Dachgestell und Aufsatz dienen.  Die nachstellbaren Aluminium-Verschlüssen lassen sich durch formschlüssige Aufnahmen im Aluminiumprofil leicht schließen und verhindern ein Klappern der Bordwände.

Großdimensionierter 3stufiger Kippzylinder

Großdimensionierter 3stufiger Kippzylinder, dadurch größere Bodenfreiheit und großer Kippwinkel.

Gurthakenhalterung

In der Halterung vorne am Rahmen werden die mitgelieferten Gurthaken aufbewahrt.

Modellausführungen

Kasteninnenmaße (LxBxH in mm)Maße über alles (LxBxH in mm)Nutzlast
2510 x 1560 x 3503870 x 1630 x 10401446 kg
2510 x 1700 x 3503870 x 1770 x 10401440 kg
3010 x 1700 x 3504370 x 1770 x 10401385 kg



Kasteninnenmaße (LxBxH in mm)Maße über alles (LxBxH in mm)Nutzlast
3010 x 1700 x 3504370 x 1770 x 10202078 kg



Optionales Zubehör

Ersatzrad mit Halterung

Ersatzrad mit Halterung

Ersatzradhalterung vorne rechts an der Stirnwand montiert. Die vordere Klappe lässt sich dann nicht mehr umklappen.

Achsstoßdämpfer für sicheren Transport bei gebemsten Anhängern

Achsstoßdämpfer für sicheren Transport bei gebremsten Anhängern

Stoßdämpfer an den Achsen für mehr Fahrstabilität, sicheren Transport und beste Straßenlage. Bei 100 km/h auf deutschen Autobahnen Pflicht.
(Nur bei gebremsten Anhängern lieferbar, bei ungebremsten Anhängern keine Liefermöglichkeit.)



Stützrad schwer, automatisch umklappbar

Stützrad schwer, automatisch umklappbar

Stützrad schwere Ausführung automatisch umklappbar bei gebremsten Einachsanhängern, statt leichte Ausführung (bei Tandemanhängern ist ein Stützrad schwer serienmäßig).

Gurthaken TopZurr® 21

Gurthaken <span class="text-info">TopZurr® 21</span>

Aluminium-Auffahrrampen Typ RL mit Halterung

Aluminium-Auffahrrampen Typ RL mit Halterung

Aluminium-Auffahrrampen Typ RL  2000mm lang, 220mm breit, mit Rampenschacht für Gerätetransport. Die Rampen haben eine griffige Lauffläche zum abrutschsicheren Befahren und sind durch die Bolzenarretierung gegen weiteres Verrutschen zuverlässig abgesichert. Während des Transportes werden die Rampen in einen Rampenschacht unter der Pritsche eingeschoben. Mit einer Tragkraft von 500 kg pro Paar können die Dielen zum Transport der unterschiedlichsten Kleingeräte oder auch leichter Fahrzeuge optimal eingesetzt werden. 1 Stk. Klappkurbelstütze 1300 kg,  Hub 250 mm, stufenlos einstellbar ist hinten in der Mitte montiert.



Klappkurbelstütze 1300 kg, Hub 250 mm

Klappkurbelstütze 1300 kg, Hub 250 mm

1 Stk. Klappkurbelstütze 1300 kg, Hub 250 mm, stufenlos verstellbar mit separater Kurbel hinten in der Mitte montiert. (ohne Rampen)


Elektrische Hydraulikpumpe

Elektrische Hydraulikpumpe

Elektrische Hydraulikpumpe 12 Volt mit Fernbedienung, mit Batterie in einer Kunststoffstaubox und Ladeleitung mit 13 poligem Stecker, mit Handpumpe (Einfachhub) in einer Blechbox geschützt montiert. Stromversorgung vom Zugfahrzeug mit 25 mm2-Kabel und Nato-Stecker oder mit  Batterie und Ladeleitung. Zur Elektropumpe gehört serienmäßig eine Fernbedienung mit Kabel.
In die Zuleitung wird eine Handpumpe eingebaut, die bei Bedarf eingesetzt werden kann wenn z.B. kein Strom mehr in der Batterie und kein Zugfahrzeug mit passender Steckdose. Es muss bei der Umschaltung von Batterie- in Handbetrieb nichts umgestellt oder beachtet werden.

Fernbedienung Bluetooth über Smartphone

Fernbedienung Bluetooth über Smartphone

Fernbedienung Bluetooth über Smartphone

Hydraulikpumpe mit Antrieb durch Akkuschrauber

Hydraulikpumpe mit Antrieb durch Akkuschrauber

Hydraulikpumpe (Flexpumpe) mit Antrieb durch Akkuschrauber mindestens 18 Volt kombiniert mit Handpumpe.

Kinderleichtes Kippen mit dem Akkuschrauber. Sand, Steine und anderes Schüttmaterial kann einfach und bequem abgeladen werden, ohne Schwitzen
und große Anstrengung.
Die Flexpumpe kann mit einem handelsüblichen Akkuschrauber mit mindestens 18 Volt betätigt werden und ist kombiniert mit der normalen Handpumpe.

Hydraulikleitung mit Steckeranschluss BG3/12-L für LKW- und Traktorhydraulik

Hydraulikleitung mit Steckeranschluss BG3/12-L für LKW- und Traktorhydraulik

Hydraulikleitung mit Steckeranschluss BG3/12-L für LKW- und Traktorhydraulik, mit Hubbegrenzungsventil zusätzlich zur Handpumpe.

Farbbeschichtung aller blauen Teile

Farbbeschichtung aller blauen Teile

Farbbeschichtung aller blauen Rahmenteile in anderer RAL-Farbe möglich.  Durch die Farbbeschichtung in jeder RAL-Farbe kann der Anhänger in der Firmenfarbe geordert werden und passt sich so der Fahrzeugflotte an. Egal ob der Anhänger fährt oder abgestellt ist, ein Anhänger in Farbe erregt Aufmerksamkeit und passt sich dem gesamten werblichen Auftritt an.



Flachplane

Flachplane

Flachplane flachgespannt  mit Perlonseil zum Schutz des Transportgutes. Eine Abstützung gegen Wassersackbildung ist zu empfehlen.

Planenbügel für Flachplanen

Planenbügel für Flachplanen

Die Planenbügel für Flachplanen sind in der Breite verstellbar und können somit der Kastenbreite des Anhängers angepasst werden. Sie sorgen dafür, dass die Flachplane nicht durchhängt und sich ein Wassersack bildet.

Dachgestell und PVC-Plane in verschiedenen Höhen

Dachgestell und PVC-Plane in verschiedenen Höhen

Dachgestell und PVC-Plane in grau in 1600mm , 1800mm oder 2000mm Ladehöhe lieferbar. Die Dachgestelle haben jeweils zwei Latten ringsum, die zum Beladen des Anhängers herausgenommen werden können. Andere Planenfarben und Werbebeschriftung sind auf Wunsch möglich.
Das Dachgestell ist vorne windschnittig abgeschrägt für einen niedrigen Cw-Wert. Die PVC-Plane ist unten mit Drehverschlüssen und hat an den Ecken einen Zickzackverschluss mit einem Spannseil nach oben.

Für diese Anhängertypen gibt es auch eine Schiebeplane. Die Schiebeplane ist von der Schräge ab nach hinten auf der rechten und linken Seite als Zubehör lieferbar. Sie ist leicht zu bedienen und ermöglicht eine schnellere Beladung.

Lieferbare Sonderfarben für PVC-Planen

Lieferbare Sonderfarben für PVC-Planen

PVC-Planen sind serienmäßig hellgrau. PVC-Planen sind gegen Mehrpreis in folgenden Sonderfarben lieferbar:

  • goldgelb RAL 1003
  • beige RAL 1014
  • zinkgelb RAL 1018
  • reinorange RAL 2004
  • feuerwehrrot RAL 3000
  • karminrot RAL 3002
  • königsblau / ultramarinblau (dunkelblau) RAL 5002
  • enzianblau RAL 5010
  • kobaltblau RAL 5013
  • himmelblau RAL 5015 Barthau blau
  • gelbgrün RAL 6018 (Raiffeisen)
  • hollandgrün RAL 6026
  • russischgrün RAL 6028
  • lichtgrau RAL 7035
  • alugrau RAL 7037
  • schwarz RAL 9005
  • weiß RAL 9010

H-Galerie 600 mm hoch

H-Galerie 600 mm hoch

Mit der H-Galerie 600mm hoch können lange Teile schnell und sicher befestigt werden.

H-Galerie mit Holzeinlage aus Vierkant-Quadratrohr verschraubt, verzinkt, steckbar mit 2 Sprossen und 2 Anbindeösen und Eckposten mit Abdeckung. Das obere Rohr der Galerie ist drehbar und passt sich somit der Ladung an, z. B. kein  Knick in der Alu-Leiter. Die H-Galerie kann in die Eckrungen vorne und hinten eingesteckt werden.

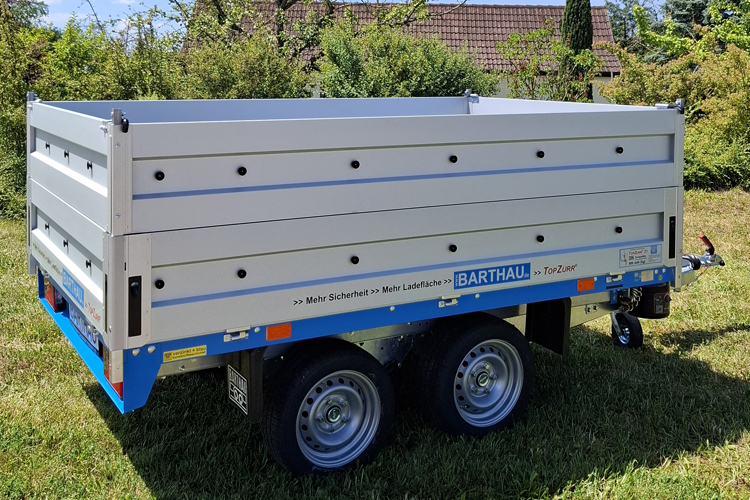

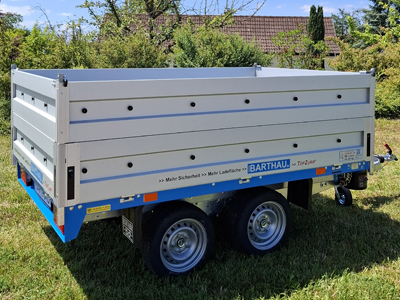

Aluminium-Aufsatz 350 mm hoch

Aluminium-Aufsatz 350 mm hoch

Aluminium-Aufsatz 350 mm hoch aus 25 mm profiliertem, eloxiertem Aluminium-Planösenprofil mit Eckrungen, werkzeuglos steckbar. Die nachstellbaren Verschlüsse lassen die Bordwände leicht verriegeln und sorgen für eine geräuscharme Fahrt.

Es können bis 2 Aufsätze übereinander montiert werden.

Laubgitteraufsatz 600 mm hoch

Laubgitteraufsatz 600 mm hoch

Laubgitteraufsatz 600 mm hoch feuerverzinkt. Hinten mit Pendelbordwand.
Zum Einsatz mit Laubsauggerät nicht geeignet, da der Luftdruck die Blätter durcheinanderwirbelt und durch das Gitter drückt. Nur für Äste und gröberes Material verwendbar.

Laubaufsatz 700 mm hoch aus Aluminiumprofil

Laubaufsatz 700 mm hoch aus Aluminiumprofil

Laubaufsatz 700 mm hoch aus Aluminiumprofil an einem Stück gefertigt. Hinten mit Pendelbordwand. Seitliche Aufsatzwände sind feststehend.

Laubsaugnetz aus SCRIM Gewebe

Laubsaugnetz aus SCRIM Gewebe

Flachplane aus luftdurchlässgem Netzgewebe.  Damit das Laubsaugnetz nicht durchhängt und einen Wassersack bildet empfehlen wir Stützbügel.

Die Vorteile des feinen Netzgewebes beim Einsatz mit Laubsaugern

  • Kein Luftstau beim Beladen möglich.
  • Beim Transport von Rindenmulch, Laub usw. keine Selbstentladung während der Fahrt, wie beim Abdecknetz.
  • Großes Ladevolumen für Gestrüpp usw.

Verschleiß- und Bodenschutzbelag aus verzinktem Stahlblech

Verschleiß- und Bodenschutzbelag aus verzinktem Stahlblech

Verschleiß- und Bodenschutzbelag aus 1,5 mm verzinktem Stahlblech.

Abdeckhaube für die Deichsel bei gebremsten Anhängern

Abdeckhaube für die Deichsel bei gebremsten Anhängern

Abdeckhaube für die Deichsel bei gebremsten Anhängern mit Stützrad schwer.

Mit dieser Abdeckhaube wird die Auflaufbremse gegen Wind und Wetter geschützt wenn der Anhänger abgestellt ist.

Abdecknetz zur Ladungssicherung

Abdecknetz zur Ladungssicherung

Abdecknetz zur Ladungssicherung mit verstärkten Kanten ringsum. Das Netz wird an den Planenrundknöpfen an den Anhängerbordwänden rundherum eingehängt.

Kastensicherung für alle Kugelkupplungen

Kastensicherung für alle Kugelkupplungen

Kastensicherung passend für alle Kugelkupplungen zum Schutz gegen Diebstahl. Die Kastensicherung wird über die Kugelkupplung geschoben und somit ist kein Anhängen des Anhängers mehr möglich.

Zurrgurte mit Ratsche

Zurrgurte mit Ratsche

Zurrgurte mit Ratsche in vielen Längen und Gewichten.
