Dreiseitenkipper mit <span class="text-info">TopZurr® 21</span>

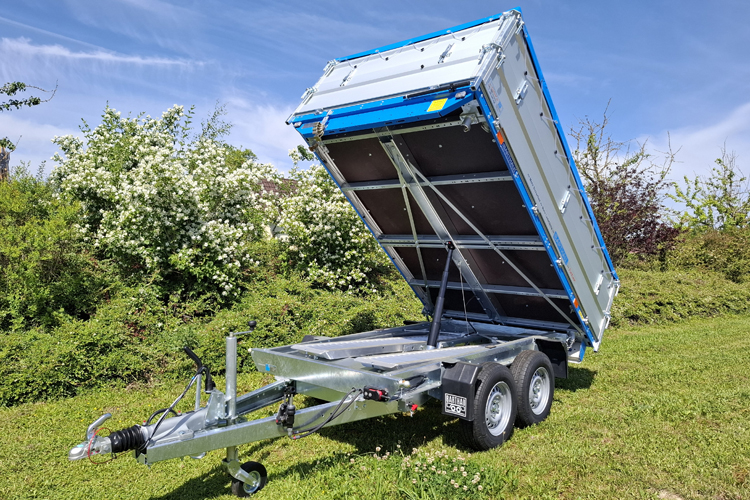

1/13
2/13
3/13
4/13
5/13
6/13
7/13
8/13
9/13
10/13
11/13
12/13
13/13

Anhängerrahmen in Ihrer Wunschfarbe möglich

Ordern Sie Ihren Anhänger passend zu Ihrer Firmenfarbe oder einfach nur in Ihrer Lieblingsfarbe. Alle blauen Bauteile des Anhängers können in allen RAL-Farben beschichtet werden. (Gegen Aufpreis)

Mehr erfahren

Kastenanhänger - abklappbare und abnehmbare Bordwand - Hochlader in Aluminium mit TopZurr® 21

Unsere Kipper bieten vielseitige Einsatzmöglichkeiten sowohl als Kipper als auch als Plattform-Anhänger, Gerätetransporter und Container-Anhänger.

Serienmäßige Komfortausstattung:

  • Robuster feuerverzinkter Grundrahmen und zusätzlich blau kunststoffbeschichtet in qualitativer hochwertiger geschraubter Konstruktion in Segmentbauweise.
  • Stabiler, vollkommen geschraubter Brückenrahmen mit massiven Querunterzügen für problemloses Abkippen der Ladung nach allen 3 Seiten.
  • Bodenfläche einteilig aus belastbarer, witterungsbeständiger und rutschhemmender 21 mm  Multiplex-Siebdruckplatte mehrfach wasserfest verleimt und kunststoffbeschichtet, verstärkt durch mehrere Querunterzüge, Boden in verzinktem und blau beschichtetem Zurrprofil geschützt montiert.
  • Bordwände aus profiliertem, eloxiertem 25mm Aluminium-Planösenprofil 400mm hoch, 4seitig abklappbar und werkzeuglos abnehmbar, d.h. mit wenigen Handgriffen zum Plattformanhänger umrüstbar, alle Verschlüsse sind versenkt.
  • Superweiche Tandem-Gummifederachse, vollkommen wartungsfrei, komplett feuerverzinkt, Tandemachsen durch Segmentbauweise auch einzeln austauschbar.
  • Hydraulische Kippeinrichtung mit leicht bedienbarer Handpumpe mit großem Ölvorratsbehälter.
  • Großdimensionierter 4stufiger Kippzylinder, großer Kippwinkel.
  • Bordwände mit Alurungenprofil und Rahmen mit Eckrungentaschen bilden eine praktische Einsteckmöglichkeit für Dachgestelle, Galerien usw.
  • Als Plattformanhänger auch einsetzbar für das BARTHAU-Transportwechselsystem.
  • Geschützt angebrachte Sicherheitsbeleuchtung mit Rückfahrscheinwerfer und Nebelschlussleuchte.
  • Lichtanschluss: Eurostecker 12Volt/13polig.

MEHR Ladefläche, MEHR Sicherheit durch patentierte Ladungssicherung TopZurr® 21. Beide Längsprofile, die den Boden einfassen, sind als Zurrprofil ausgebildet. Dieses Zurrprofil ist mit Bohrungen versehen und es können alle 10cm Gurthaken eingehakt werden. Die Gurthaken sind mit Magneten versehen und werden an der passenden Stelle fixiert. Mit dem Schließen der Bordwand ist der Gurthaken gesichert.

Mehr zu TopZurr

Serienmäßige Qualitätsmerkmale

Innovatives Ladungs­sicherungs­system TopZurr® 21

Mehr Ladefläche durch patentierte Ladungssicherung TopZurr® 21

Bei allen Typen ist die Bodeneinfassung rundherum als Zurrprofil gekantet. Dieses Zurrprofil ist mit Bohrungen versehen und es können alle 10cm Gurthaken eingehakt werden. Die Gurthaken sind mit Magneten versehen und werden an der passenden Stelle fixiert. Mit unseren Gurthaken läßt sich die Ladung genau an der richtigen Stelle befestigen. Mit dem Schließen der Bordwand ist der Gurthaken gesichert.

Gurthaken und Zurrprofil sind GS geprüft. Die Prüfung ist gemäß DIN 75410-1 erfolgt.  Gurthaken und Zurrprofil sind auf 800 daN (kg) geprüft.  Es dürfen nur geprüfte Zurrgurte mit dem GS-Zeichen und einer Zugkraft von mind. 800 daN in direktem Zug verwendet werden. Mit unseren Gurthaken lässt sich die Ladung genau an der richtigen Stelle befestigen. Die Anbindung erfolgt an den äußersten Punkten, das ergibt eine größere Ladefläche und die  Gurte haben eine ausreichende Spannlänge, damit die Ratsche richtig betätigt werden kann und der Gurt auch richtig spannt.

Großdimensionierter 4-stufiger Kippzylinder

Großdimensionierter 4-stufiger Kippzylinder, großer Kippwinkel.

Pendelbordwand hinten

Hinten Pendelbordwand mit Zentralverriegelung. Leichte Bedienung durch seitlichen Handgriff.

Steckbolzen mit Überkreuzsicherung

Steckbolzen mit Überkreuzsicherung. Die zwei mitgelieferten Bolzen können so gesteckt werden, dass ein Beschädigen der Kippbrücke durch falsch eingesteckte Steckbolzen ausgeschlossen ist.

Kipplagerverriegelung vorne und hinten, mit großer Kugel und robuster Kugelpfanne. Dadurch ist ein sicheres und genaues Einrasten der Brücke gewährleistet.

Modellausführungen

Kasteninnenmaße (LxBxH in mm)Maße über alles (LxBxH in mm)Nutzlast
3120 x 1820 x 4004660 x 1995 x 11601935 kg
3120 x 2120 x 4004660 x 2295 x 11601885 kg
Kasteninnenmaße (LxBxH in mm)Maße über alles (LxBxH in mm)Nutzlast
3120 x 1820 x 4004660 x 1995 x 11602625 kg
3120 x 2120 x 4004600 x 2295 x 11602580 kg
4120 x 1820 x 4005660 x 1995 x 11602460 kg
4120 x 2120 x 4005660 x 2295 x 11602380 kg



Optionales Zubehör

Ersatzrad mit Halterung

Ersatzrad mit Halterung

Ersatzradhalterung vorne rechts an der Stirnwand montiert. Die vordere Klappe lässt sich dann nicht mehr umklappen.

Achsstoßdämpfer für sicheren Transport bei gebemsten Anhängern

Achsstoßdämpfer für sicheren Transport bei gebremsten Anhängern

Stoßdämpfer an den Achsen für mehr Fahrstabilität, sicheren Transport und beste Straßenlage. Bei 100 km/h auf deutschen Autobahnen Pflicht.
(Nur bei gebremsten Anhängern lieferbar, bei ungebremsten Anhängern keine Liefermöglichkeit.)



Gurthaken TopZurr® 21

Gurthaken <span class="text-info">TopZurr® 21</span>

Versenkte Anbinderinge

Versenkte Anbinderinge

Anbinderinge im Boden versenkt an allen vier Ecken oder seitlich rechts und links mittig außen montiert.

Versenkte Anbinderinge, zusätzlich zu den Gurthaken oder bei Plattformanhängern.
Bei Plattformanhängern muss die Ladungssicherung über die Ringe erfolgen, da ohne Bordwände die Gurthaken nicht gesichert werden können. (Es ist dann die gleiche Anzahl wie Gurthaken notwendig!).

Aluminium-Auffahrrampen Typ RS 25 mit Halterung

Aluminium-Auffahrrampen Typ RS 25 mit Halterung

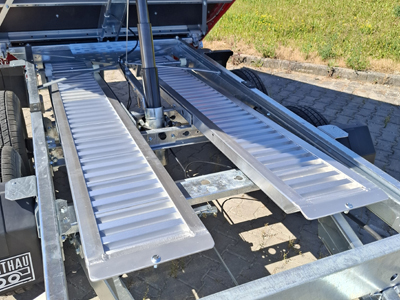

Aluminium-Auffahrrampen Typ RS 25 für Typ SP und DK 2500mm lang, 350mm breit, mit spezieller Aluminiumlegierung, dadurch Tragkraft 2900 kg pro Paar trotz geringer Bauhöhe von 67 mm.  Diese Tragkraft gilt bei einem Achsabstand von mindestens 1250mm. Bei Achsabstand > 750 mm gilt nur 80% und bei Einachsfahrzeugen nur 66% der angegebenen Tragkraft. Die Rampen haben eine griffige Lauffläche zum abrutschsicheren Befahren.  Die Spurbreite ist stufenlos einstellbar und durch die Bolzenarretierung gegen weiteres Verrutschen zuverlässig abgesichert. Während des Transportes werden die Rampen in einen Rampenschacht unter der Pritsche eingeschoben. Eine doppelte Transportsicherung durch Federklemmverschluss und Federriegel sorgt für einen geräuschfreien Transport. Klappstützen mit Federriegelsicherung beidseitig sind bei den Aluminium-Auffahrrampen serienmäßig mit dabei.



Klappstützen

Klappstützen

Klappstützen mit Federriegelsicherung beidseitig, zur Entlastung des Rahmens während des Beladevorgangs. Die Klappstützen sind beim Beladen ca. 5 cm vom Boden entfernt, damit der Anhänger hinten einfedern kann und dadurch eine flachere Auffahrt möglich ist. Steht die Maschine auf dem Anhänger entlastet dies die Stütze wieder und der Sicherungsstecker lässt sich lösen. (Bei Typ SP mit Alu-Rampen Serie).

Bordwände mit versenkten SP-Verschlüssen

Bordwände mit versenkten SP-Verschlüssen

DK Bordwände mit versenkten SP-Verschlüssen vorne und seitlich mit Stahlrungen rundum. An der hinteren Klappe bleiben die Pendelverschlüsse.

Elektrische Hydraulikpumpe

Elektrische Hydraulikpumpe

Elektrische Hydraulikpumpe 12 Volt mit Fernbedienung, mit Batterie in einer Kunststoffstaubox und Ladeleitung mit 13 poligem Stecker, mit Handpumpe (Einfachhub) in einer Blechbox geschützt montiert. Stromversorgung vom Zugfahrzeug mit 25 mm2-Kabel und Nato-Stecker oder mit  Batterie und Ladeleitung. Zur Elektropumpe gehört serienmäßig eine Fernbedienung mit Kabel.
In die Zuleitung wird eine Handpumpe eingebaut, die bei Bedarf eingesetzt werden kann wenn z.B. kein Strom mehr in der Batterie und kein Zugfahrzeug mit passender Steckdose. Es muss bei der Umschaltung von Batterie- in Handbetrieb nichts umgestellt oder beachtet werden.

Fernbedienung Bluetooth über Smartphone

Fernbedienung Bluetooth über Smartphone

Fernbedienung Bluetooth über Smartphone

Hydraulikleitung mit Steckeranschluss BG3/12-L für LKW- und Traktorhydraulik

Hydraulikleitung mit Steckeranschluss BG3/12-L für LKW- und Traktorhydraulik

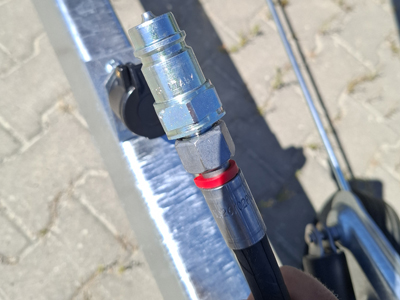

Hydraulikleitung mit Steckeranschluss BG3/12-L für LKW- und Traktorhydraulik, mit Hubbegrenzungsventil zusätzlich zur Handpumpe.

Seilwinde, 900 kg Zugkraft

Seilwinde, 900 kg Zugkraft

Seilwinde, 900 kg Zugkraft, mit Abrollautomatik und stabilem Windenbock. Der Windenbock hebt sich mit der Brücke an. Das Zugseil 8 m mit Haken wird durch die Aluminum-Stirnwand geführt. Die vordere Klappe lässt sich dann nicht mehr öffnen.


Höhenverstellbare Auflaufbremse

Höhenverstellbare Auflaufbremse

Höhenverstellbare Auflaufbremse, mit LKW-DIN-Zugöse, verstellbar von 400 bis 1100mm Anhängerhöhe, auf Wunsch lieferbar mit Kugelkupplung zum Wechseln. Stirnwand nicht abklappbar. Das Ersatzrad wird seitlich montiert, falls gewünscht. Die Montage einer Seilwinde ist bei einer höhenverstellbaren Auflaufbremse nicht möglich. Die höhenverstellbare Auflaufbremse ist nur für SP 2702, SP 3502 und DK lieferbar. Bei einer Kastenlänge von 4120 mm müssen Markierungsleuchten dazubestellt und montiert werden, da das Fahrzeuge eine Gesamtlänge über 6m hat.

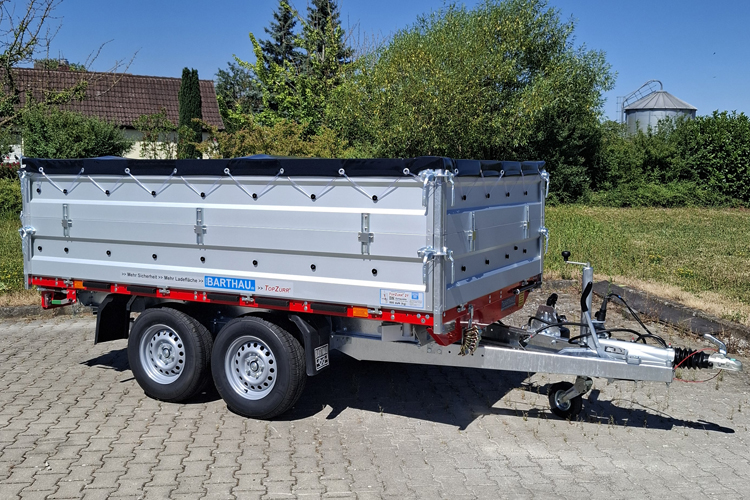

Farbbeschichtung aller blauen Teile

Farbbeschichtung aller blauen Teile

Farbbeschichtung aller blauen Rahmenteile in anderer RAL-Farbe möglich.  Durch die Farbbeschichtung in jeder RAL-Farbe kann der Anhänger in der Firmenfarbe geordert werden und passt sich so der Fahrzeugflotte an. Egal ob der Anhänger fährt oder abgestellt ist, ein Anhänger in Farbe erregt Aufmerksamkeit und passt sich dem gesamten werblichen Auftritt an.



H-Galerie 600 mm hoch

H-Galerie 600 mm hoch

Mit der H-Galerie 600mm hoch können lange Teile schnell und sicher befestigt werden.

H-Galerie mit Holzeinlage aus Vierkant-Quadratrohr verschraubt, verzinkt, steckbar mit 2 Sprossen und 2 Anbindeösen und Eckposten mit Abdeckung. Das obere Rohr der Galerie ist drehbar und passt sich somit der Ladung an, z. B. kein  Knick in der Alu-Leiter. Die H-Galerie kann in die Eckrungen vorne und hinten eingesteckt werden.

Rammschutz

Rammschutz

Rammschutz für beschädigungsfreie Staplerbeladung.
Wird bei Typ SP/TP am Rahmen seitlich und hinten montiert. Bei Typ SP/TP mit Alu-Rampen und bei Typ TK und DK nur seitlich wegen Heckklape bzw. Alu-Rampen.

Dachgestell und PVC-Plane in verschiedenen Höhen

Dachgestell und PVC-Plane in verschiedenen Höhen

Dachgestell und PVC-Plane in grau von 1600 mm bis 2700 mm Ladehöhe ab Anhängerboden lieferbar. Die Dachgestelle haben jeweils zwei oder drei Latten ringsum (je nach Höhe des Dachgestelles), die zum Beladen des Anhängers herausgenommen werden können. Andere Planenfarben und Werbebeschriftung sind auf Wunsch möglich.

Die Dachgestelle sind serienmäßig zusammengesteckt, deshalb auch leicht zerlegbar. Alle Teile sind gegeneinander austauschbar.

Achtung: Beim Typ DK ist die Plane hinten nicht dicht!

Schiebeplane

Schiebeplane

Schiebeplane - schnelle Beladung.

Die Planenseitenteile sind leicht zu öffnen und werden wie ein Vorhang in einer Schiene nach vorne gezogen. Die Planenseitenteile zum Öffnen sind links oder rechts oder beidseitig lieferbar. Die Ladehöhe ist seitlich um 40mm niedriger durch das Schiebeprofil.

Flachplane

Flachplane

Flachplane flachgespannt  mit Perlonseil zum Schutz des Transportgutes. Eine Abstützung gegen Wassersackbildung ist zu empfehlen.

Lieferbare Sonderfarben für PVC-Planen

Lieferbare Sonderfarben für PVC-Planen

PVC-Planen sind serienmäßig hellgrau. PVC-Planen sind gegen Mehrpreis in folgenden Sonderfarben lieferbar:

  • goldgelb RAL 1003
  • beige RAL 1014
  • zinkgelb RAL 1018
  • reinorange RAL 2004
  • feuerwehrrot RAL 3000
  • karminrot RAL 3002
  • königsblau / ultramarinblau (dunkelblau) RAL 5002
  • enzianblau RAL 5010
  • kobaltblau RAL 5013
  • himmelblau RAL 5015 Barthau blau
  • gelbgrün RAL 6018 (Raiffeisen)
  • hollandgrün RAL 6026
  • russischgrün RAL 6028
  • lichtgrau RAL 7035
  • alugrau RAL 7037
  • schwarz RAL 9005
  • weiß RAL 9010

Planenbügel für Flachplanen

Planenbügel für Flachplanen

Die Planenbügel für Flachplanen sind in der Breite verstellbar und können somit der Kastenbreite des Anhängers angepasst werden. Sie sorgen dafür, dass die Flachplane nicht durchhängt und sich ein Wassersack bildet.

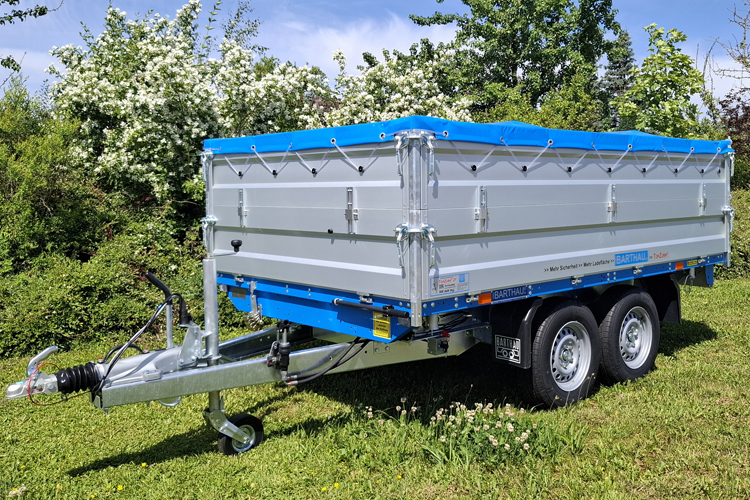

Aluminium-Aufsatz 400 mm hoch

Aluminium-Aufsatz 400 mm hoch

Aluminium-Aufsatz 400 mm hoch aus 25 mm profiliertem, eloxiertem Aluminium-Planösenprofil mit Eckrungen, werkzeuglos steckbar. Heckseitig hat der Aufsatz eine Pendelbordwand.



Laubgitteraufsatz 600 mm hoch

Laubgitteraufsatz 600 mm hoch

Laubgitteraufsatz 600 mm hoch feuerverzinkt. Hinten mit Pendelbordwand.
Zum Einsatz mit Laubsauggerät nicht geeignet, da der Luftdruck die Blätter durcheinanderwirbelt und durch das Gitter drückt. Nur für Äste und gröberes Material verwendbar.

Verschleiß- und Bodenschutzbelag aus verzinktem Stahlblech

Verschleiß- und Bodenschutzbelag aus verzinktem Stahlblech

Verschleiß- und Bodenschutzbelag aus 1,5 mm verzinktem Stahlblech.

Schutzbelag an Bordwandinnenseiten

Schutzbelag an Bordwandinnenseiten

Schutzbelag an Bordwandinnenseiten ringsum aus 4 mm Alu-Riffelblech

Sicherheits-Anhängekupplung AKS

Sicherheits-Anhängekupplung AKS

Sicherheits-Anhängekupplung AKS für schlingerfreies Fahren bei Anhänger bis 3500 kg Gesamtgewicht.
Auf die Kupplungskugel wirkende Beläge unterdrücken Pendelbewegungen während der Fahrt. 10 % höheres Anhängergesamtgewicht bei 100 km/h möglich.

Abdecknetz zur Ladungssicherung

Abdecknetz zur Ladungssicherung

Abdecknetz zur Ladungssicherung mit verstärkten Kanten ringsum. Das Netz wird an den Planenrundknöpfen an den Anhängerbordwänden rundherum eingehängt.

Abdeckhaube für die Deichsel bei gebremsten Anhängern

Abdeckhaube für die Deichsel bei gebremsten Anhängern

Abdeckhaube für die Deichsel bei gebremsten Anhängern mit Stützrad schwer.

Mit dieser Abdeckhaube wird die Auflaufbremse gegen Wind und Wetter geschützt wenn der Anhänger abgestellt ist.

Kastensicherung für alle Kugelkupplungen

Kastensicherung für alle Kugelkupplungen

Kastensicherung passend für alle Kugelkupplungen zum Schutz gegen Diebstahl. Die Kastensicherung wird über die Kugelkupplung geschoben und somit ist kein Anhängen des Anhängers mehr möglich.

Zurrgurte mit Ratsche

Zurrgurte mit Ratsche

Zurrgurte mit Ratsche in vielen Längen und Gewichten.
