Typ SP

Speditions-Anhänger mit <span class="text-info">TopZurr® 21</span>

1/21
2/21
3/21
4/21
5/21
6/21
7/21
8/21
9/21
10/21
11/21
12/21
13/21
14/21
15/21
16/21
17/21
18/21
19/21
20/21
21/21

Anhängerrahmen in Ihrer Wunschfarbe möglich

Ordern Sie Ihren Anhänger passend zu Ihrer Firmenfarbe oder einfach nur in Ihrer Lieblingsfarbe. Alle blauen Bauteile des Anhängers können in allen RAL-Farben beschichtet werden. (Gegen Aufpreis)

Mehr erfahren

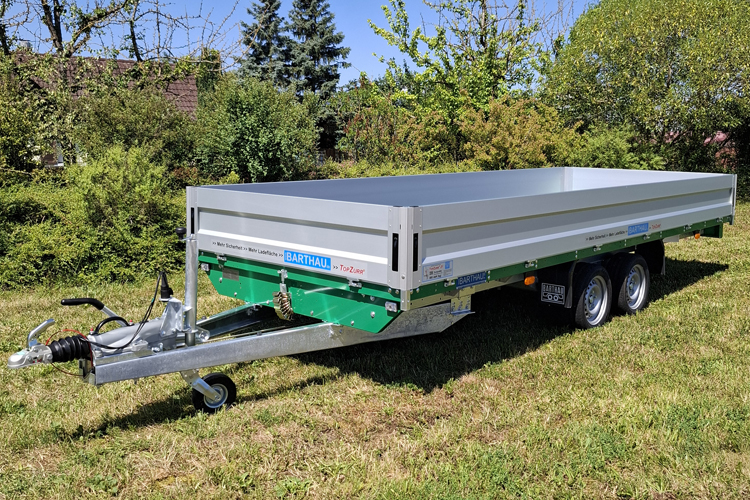

Kastenanhänger - abklappbare und abnehmbare Bordwand - Hochlader in Aluminium - mit TopZurr® 21

Serienmäßige Komfortausstattung:

  • Robuste und verwindungsfreie, vollkommen geschraubte Rahmenkonstruktion aus hochwertigem, verzinktem Stahl in geschraubter Segmentbauweise. Zusätzliche Stabilitätsreserven durch massive Querträger. Die spezielle Segmentbauweise erlaubt einen leichten Austausch aller Rahmenteile bei evtl. Beschädigungen.
  • Längsprofile und Konsolen mit doppeltem Korrosionsschutz verzinkt und zusätzlich blau kunststoffbeschichtet, Rahmen und Fahrgestell komplett feuerverzinkt.
  • Bodenfläche aus belastbarer, witterungsbeständiger und rutschhemmender 21mm Multiplex-Siebdruckplatte, mehrfach wasserfest verleimt und kunststoffbeschichtet. Verstärkt durch mehrere Querunterzüge.
  • Boden in verzinktem und blau beschichtetem Zurrprofil geschützt montiert. Boden rundherum mit Anfahrschutz.
  • Bordwände aus profiliertem, eloxiertem 25mm Aluminium-Planösenprofil 400mm hoch, 4seitig abklappbar und werkzeuglos abnehmbar, d.h. mit wenigen Handgriffen zum Plattformanhänger umrüstbar. Alle Verschlüsse sind versenkt.
  • Aluminium-Eckrungen gesteckt / abnehmbar, mit nachstellbaren Verschlüssen für geräuscharme Fahrt. Aufbaumöglichkeit für Dachgestell, Aufsatz und Galerie.
  • Mit Halterung vorne am Rahmen in der die mitgelieferten Gurthaken aufbewahrt werden können.
  • Schweres Stützrad, automatisch umklappbar, platzsparend in den V-Zugholmen montiert.
  • Superweiche Tandem-Gummifederachse, vollkommen wartungsfrei, komplett feuerverzinkt. Tandemachsen durch Segmentbauweise auch einzeln austauschbar.
  • Große Rad/Reifenkombination, generell fabrikneue Reifen von Markenherstellern, keine runderneuerten, große Tragfähigkeit.
  • Geschützt angebrachte Sicherheitsbeleuchtung mit Rückfahrscheinwerfer und Nebelschlussleuchte.
  • Lichtanschluss: Eurostecker 12Volt/13polig

MEHR Ladefläche, MEHR Sicherheit durch patentierte Ladungssicherung TopZurr® 21. Der Boden ist rundum als Zurrprofil gekantet. Dieses Zurrprofil ist mit Bohrungen versehen und es können alle 10cm Gurthaken eingehakt werden. Die Gurthaken sind mit Magneten versehen und werden an der passenden Stelle fixiert. Mit dem Schließen der Bordwand ist der Gurthaken gesichert. Auch bei Palettentransport ist eine Ladungssicherung jeder einzelnen Palette möglich und es geht kein Laderaum verloren durch “in der Ladefläche versenkte Anbinderinge”.

Mehr zu TopZurr

Serienmäßige Qualitätsmerkmale

Innovatives Ladungs­sicherungs­system TopZurr® 21

Mehr Ladefläche durch patentierte Ladungssicherung TopZurr® 21

Bei allen Typen ist die Bodeneinfassung rundherum als Zurrprofil gekantet. Dieses Zurrprofil ist mit Bohrungen versehen und es können alle 10cm Gurthaken eingehakt werden. Die Gurthaken sind mit Magneten versehen und werden an der passenden Stelle fixiert. Mit unseren Gurthaken läßt sich die Ladung genau an der richtigen Stelle befestigen. Mit dem Schließen der Bordwand ist der Gurthaken gesichert.

Gurthaken und Zurrprofil sind GS geprüft. Die Prüfung ist gemäß DIN 75410-1 erfolgt.  Gurthaken und Zurrprofil sind auf 800 daN (kg) geprüft.  Es dürfen nur geprüfte Zurrgurte mit dem GS-Zeichen und einer Zugkraft von mind. 800 daN in direktem Zug verwendet werden. Mit unseren Gurthaken lässt sich die Ladung genau an der richtigen Stelle befestigen. Die Anbindung erfolgt an den äußersten Punkten, das ergibt eine größere Ladefläche und die  Gurte haben eine ausreichende Spannlänge, damit die Ratsche richtig betätigt werden kann und der Gurt auch richtig spannt.

Gurthakenhalterung und Stützrad schwer

In der Halterung vorne am Rahmen werden die mitgelieferten Gurthaken aufbewahrt.

Schweres Stützrad, automatisch umklappbar, platzsparend in den Zugholmen montiert.

Nachstellbare Aluminium-Verschlüsse

Die Anhänger sind ausgestattet mit vier steckbaren Aluminium-Eckrungen, die als Aufbaumöglichkeit für Dachgestell und Aufsatz dienen.  Die nachstellbaren Aluminium-Verschlüssen lassen sich durch formschlüssige Aufnahmen im Aluminiumprofil leicht schließen und verhindern ein Klappern der Bordwände.

Anfahrschutz rundum

Boden rundum mit Anfahrschutz.

Modellausführungen

Kasteninnenmaße (LxBxH in mm)Maße über alles (LxBxH in mm)Nutzlast
2620 x 1620 x 4004155 x 1690 x 11251472 kg
3120 x 1620 x 4004655 x 1690 x 11251439 kg
3120  x 1820 x 4004655 x 1890 x 11251421 kg
4120 x 1820 x 4005655 x 1890 x 11251350 kg



Kasteninnenmaße (LxBxH in mm)Maße über alles (LxBxH in mm)Nutzlast
3120 x 1620 x 4004655 x 1690 x 11252139 kg
3120 x 1820 x 4004655 x 1890 x 11252121 kg
3120 x 2120 x 4004655 x 2190 x 11252089 kg
4120 x 1820 x 4005655 x 1890 x 11252050 kg
4120 x 2120 x 4005655 x 2190 x 11252010 kg
4120 x 2480 x 4005655 x 2550 x 11251833 kg
5120 x 1820 x 4006655 x 1890 x 11251908 kg
5120 x 2120 x 4006655 x 2190 x 11251865 kg
5120 x 2480 x 4006655 x 2550 x 11251803 kg



Kasteninnenmaße (LxBxH in mm)Maße über alles (LxBxH in mm)Nutzlast
3120  x 1820 x 4004655 x 1890 x 11302851 kg
3120  x 2120 x 4004655 x 2190 x 11302819 kg
4120 x  1820 x 4005655 x 1890 x 11302780 kg
4120 x 2120 x 4005655 x 2190 x 11302715 kg
4120 x 2480 x 4005655 x 2550 x 11302633 kg
5120 x 1820 x 4006655 x 1890 x 11302645 kg
5120 x 2120 x 4006655 x 2190 x 11302615 kg
5120 x 2480 x 4006655 x 2550 x 11302550 kg
6120 x 2120 x 4007655 x 2190 x 11302478 kg
6120 x 2480 x 4007655 x 2550 x 11302433 kg
7120  x 2480 x 4008635 x 2550 x 11302180 kg



Optionales Zubehör

Gurthaken TopZurr® 21

Gurthaken <span class="text-info">TopZurr® 21</span>

Versenkte Anbinderinge

Versenkte Anbinderinge

Anbinderinge im Boden versenkt an allen vier Ecken oder seitlich rechts und links mittig außen montiert.

Versenkte Anbinderinge, zusätzlich zu den Gurthaken oder bei Plattformanhängern.
Bei Plattformanhängern muss die Ladungssicherung über die Ringe erfolgen, da ohne Bordwände die Gurthaken nicht gesichert werden können. (Es ist dann die gleiche Anzahl wie Gurthaken notwendig!).

Anbindering 10x65

Anbindering 10x65

Anbindering 10x65 unten an der Pritsche montiert. Bei Anhängern ohne Bordwände notwendig.

Ersatzrad mit Halterung

Ersatzrad mit Halterung

Ersatzradhalterung an Stirnwand montiert. Die vordere Klappe lässt sich dann nicht mehr umklappen.

Ersatzradhalterung einschiebbar

Ersatzradhalterung einschiebbar

Beim SP mit einer Kastenbreite von 2120 bis 2480 mm ist eine hinten quer einschiebbare Ersatzradhalterung lieferbar.
Beim SP mit Alu-Rampen muss die Ersatzradhalterung, wegen der Klappstützen, an der Stirnwand seitlich montiert werden. Genauso ist es auch beim SP mit Verstellbremse.

Niedrige Ladehöhe

Niedrige Ladehöhe

Niedrige Ladehöhe bei Typ SP durch Sonderbereifung 195/50R13C,die Anhängehöhe wird angepasst. Breite Ballonreifen können wegen der geringen Breite des Radkastens bei SP nicht montiert werden.
Achtung! Bei einem SP mit der Sonderbereifung 195/50R13C können nur Klappkurbelstützen montiert werden.

Achsstoßdämpfer für sicheren Transport bei gebemsten Anhängern

Achsstoßdämpfer für sicheren Transport bei gebremsten Anhängern

Stoßdämpfer an den Achsen für mehr Fahrstabilität, sicheren Transport und beste Straßenlage. Bei 100 km/h auf deutschen Autobahnen Pflicht.
(Nur bei gebremsten Anhängern lieferbar, bei ungebremsten Anhängern keine Liefermöglichkeit.)



Klappstützen

Klappstützen

Klappstützen mit Federriegelsicherung beidseitig, zur Entlastung des Rahmens während des Beladevorgangs. Die Klappstützen sind beim Beladen ca. 5 cm vom Boden entfernt, damit der Anhänger hinten einfedern kann und dadurch eine flachere Auffahrt möglich ist. Steht die Maschine auf dem Anhänger entlastet dies die Stütze wieder und der Sicherungsstecker lässt sich lösen. (Bei Typ SP mit Alu-Rampen Serie).

Klappkurbelstützen 1300 kg, Hub 250 mm

Klappkurbelstützen 1300 kg, Hub 250 mm

Klappkurbelstützen 1300 kg, Hub 250 mm, stufenlos verstellbar mit Stützradkurbel.
Bei Typ SP mit Alu-Rampen mit 13 Zoll Bereifung notwendig.

Aluminium-Auffahrrampen Typ RS 25 mit Halterung

Aluminium-Auffahrrampen Typ RS 25 mit Halterung

Aluminium-Auffahrrampen Typ RS 25 für Typ SP und DK 2500mm lang, 350mm breit, mit spezieller Aluminiumlegierung, dadurch Tragkraft 2900 kg pro Paar trotz geringer Bauhöhe von 67 mm.  Diese Tragkraft gilt bei einem Achsabstand von mindestens 1250mm. Bei Achsabstand > 750 mm gilt nur 80% und bei Einachsfahrzeugen nur 66% der angegebenen Tragkraft. Die Rampen haben eine griffige Lauffläche zum abrutschsicheren Befahren.  Die Spurbreite ist stufenlos einstellbar und durch die Bolzenarretierung gegen weiteres Verrutschen zuverlässig abgesichert. Während des Transportes werden die Rampen in einen Rampenschacht unter der Pritsche eingeschoben. Eine doppelte Transportsicherung durch Federklemmverschluss und Federriegel sorgt für einen geräuschfreien Transport. Klappstützen mit Federriegelsicherung beidseitig sind bei den Aluminium-Auffahrrampen serienmäßig mit dabei.



Rammschutz

Rammschutz

Rammschutz für beschädigungsfreie Staplerbeladung.
Wird bei Typ SP/TP am Rahmen seitlich und hinten montiert. Bei Typ SP/TP mit Alu-Rampen und bei Typ TK und DK nur seitlich wegen Heckklape bzw. Alu-Rampen.

Gerüstgalerie

Gerüstgalerie

Gerüstgalerie für Typ SP in Breite 2120 mm vor dem Anhängeraufbau in eine Halterung gesteckt. Sie kann jederzeit werkzeuglos abgenommen werden. Bei abgenommener Galerie kann trotz der Halterung die vordere Klappe abgeklappt oder abgenommen werden.
Achtung! Bei der Beladung darf die zulässige Stützlast nicht überschritten werden. Die Höhe des Ladegutes muss beachtet werden.

Höhenverstellbare Auflaufbremse

Höhenverstellbare Auflaufbremse

Höhenverstellbare Auflaufbremse, mit LKW-DIN-Zugöse, verstellbar von 400 bis 1100mm Anhängerhöhe, auf Wunsch lieferbar mit Kugelkupplung zum Wechseln. Stirnwand nicht abklappbar. Das Ersatzrad wird seitlich montiert, falls gewünscht. Die Montage einer Seilwinde ist bei einer höhenverstellbaren Auflaufbremse nicht möglich. Die höhenverstellbare Auflaufbremse ist nur für SP 2702, SP 3502 und DK lieferbar. Bei einer Kastenlänge von 4120 mm müssen Markierungsleuchten dazubestellt und montiert werden, da das Fahrzeuge eine Gesamtlänge über 6m hat.

Anhängehöhe bei V-Bremse erhöht

Anhängehöhe bei V-Bremse erhöht

Anhängehöhe bei V-Bremse um 40mm oder 80 mm erhöht.
(keine Höhenverstellung! und kein Tausch der Kugelkupplung! möglich.)

Markierleuchten gelb

Markierleuchten gelb

Markierleuchten gelb, seitlich montiert, anstatt Seitenstrahler bis Länge 4120 mm. Bei einer Länge von 5120 mm und 6120 mm sind die Markierleuchten serienmäßig.

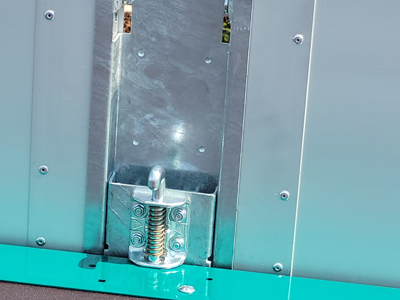

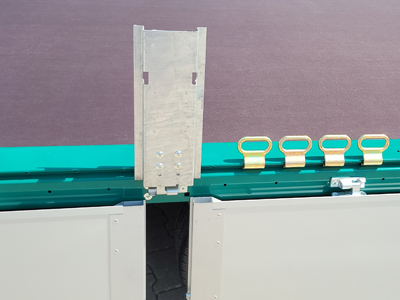

Mittelrunge abklappbar

Mittelrunge abklappbar

Seitliche Bordwände werden geteilt mit einer abklappbaren Mittelrunge.  Der Innenbereich des Anhängers ist im Bereich der Mittelrunge um 60mm schmäler. Die abklappbare Mittelrunge ist nur für Typ SP, TP und TK mit einem Kasteninnenmaß von 5120 mm lieferbar.  Bei den Anhängern mit einem Kasteninnenmaß von 6120 mm ist die abklappbare Mittelrunge Serie.

Farbbeschichtung aller blauen Teile

Farbbeschichtung aller blauen Teile

Farbbeschichtung aller blauen Rahmenteile in anderer RAL-Farbe möglich.  Durch die Farbbeschichtung in jeder RAL-Farbe kann der Anhänger in der Firmenfarbe geordert werden und passt sich so der Fahrzeugflotte an. Egal ob der Anhänger fährt oder abgestellt ist, ein Anhänger in Farbe erregt Aufmerksamkeit und passt sich dem gesamten werblichen Auftritt an.



PE-Kunststoff-Staubox

PE-Kunststoff-Staubox

PE-Kunststoff-Staubox, schwarz, abschließbar, 510x220x215 mm montiert unter der Pritsche.

Seilwinde, 900 kg Zugkraft

Seilwinde, 900 kg Zugkraft

Seilwinde, 900 kg Zugkraft, mit Abrollautomatik und stabilem Windenbock. Der Windenbock ist  zentral auf den stabilen V-Zugolmen montiert. Das Zugseil 8 m mit Haken wird durch die Alu-Stirnwand geführt. (Die Stirnwand ist dann weder klappbar noch abnehmbar.)
Falls ein Ersatzrad montiert werden soll, wird dieses seitlich montiert.

Aluminium-Arretierbleche und Verstellkeile

Aluminium-Arretierbleche und Verstellkeile

Aluminium-Arretierbleche mit Verstellkeilen für den Autotransport. Die Alu-Arretierbleche werden vorne auf den Anhängerboden montiert und die Verstellkeile können dann auf den Blechen befestigt werden.

Rungenhalter im Boden versenkt

Rungenhalter im Boden versenkt

Rungenhalter im Boden versenkt (Bodenhülse) zum Einstecken von Vierkanthölzern 90x90mm.  Die Position des zu montierenden Rungenhalters muss in der Nähe eines Querträgers sein, da dieser mit diesem verschraubt wird.

Flachplane

Flachplane

Flachplane flachgespannt  mit Perlonseil zum Schutz des Transportgutes. Eine Abstützung gegen Wassersackbildung ist zu empfehlen.

Planenbügel für Flachplanen

Planenbügel für Flachplanen

Die Planenbügel für Flachplanen sind in der Breite verstellbar und können somit der Kastenbreite des Anhängers angepasst werden. Sie sorgen dafür, dass die Flachplane nicht durchhängt und sich ein Wassersack bildet.

Dachgestell und PVC-Plane in verschiedenen Höhen

Dachgestell und PVC-Plane in verschiedenen Höhen

Dachgestell und PVC-Plane in grau von 1600 mm bis 2700 mm Ladehöhe ab Anhängerboden lieferbar. Die Dachgestelle haben jeweils zwei oder drei Latten ringsum (je nach Höhe des Dachgestelles), die zum Beladen des Anhängers herausgenommen werden können. Andere Planenfarben und Werbebeschriftung sind auf Wunsch möglich.

Die Dachgestelle sind serienmäßig zusammengesteckt, deshalb auch leicht zerlegbar. Alle Teile sind gegeneinander austauschbar.

Achtung: Beim Typ DK ist die Plane hinten nicht dicht!

Schiebeplane

Schiebeplane

Schiebeplane - schnelle Beladung.

Die Planenseitenteile sind leicht zu öffnen und werden wie ein Vorhang in einer Schiene nach vorne gezogen. Die Planenseitenteile zum Öffnen sind links oder rechts oder beidseitig lieferbar. Die Ladehöhe ist seitlich um 40mm niedriger durch das Schiebeprofil.

Lieferbare Sonderfarben für PVC-Planen

Lieferbare Sonderfarben für PVC-Planen

PVC-Planen sind serienmäßig hellgrau. PVC-Planen sind gegen Mehrpreis in folgenden Sonderfarben lieferbar:

  • goldgelb RAL 1003
  • beige RAL 1014
  • zinkgelb RAL 1018
  • reinorange RAL 2004
  • feuerwehrrot RAL 3000
  • karminrot RAL 3002
  • königsblau / ultramarinblau (dunkelblau) RAL 5002
  • enzianblau RAL 5010
  • kobaltblau RAL 5013
  • himmelblau RAL 5015 Barthau blau
  • gelbgrün RAL 6018 (Raiffeisen)
  • hollandgrün RAL 6026
  • russischgrün RAL 6028
  • lichtgrau RAL 7035
  • alugrau RAL 7037
  • schwarz RAL 9005
  • weiß RAL 9010

Aluminium-Aufsatz 400 mm hoch

Aluminium-Aufsatz 400 mm hoch

Aluminium-Aufsatz 400 mm hoch aus 25 mm profiliertem, eloxiertem Aluminium-Planösenprofil mit Eckrungen, werkzeuglos steckbar. Die nachstellbaren Verschlüsse lassen die Bordwände leicht verriegeln und sorgen für eine geräuscharme Fahrt.

Es können bis 2 Aufsätze übereinander montiert werden, dadurch dreifaches Ladevolumen, jedoch nur für leichte Güter.

H-Galerie 600 mm hoch

H-Galerie 600 mm hoch

Mit der H-Galerie 600mm hoch können lange Teile schnell und sicher befestigt werden.

H-Galerie mit Holzeinlage aus Vierkant-Quadratrohr verschraubt, verzinkt, steckbar mit 2 Sprossen und 2 Anbindeösen und Eckposten mit Abdeckung. Das obere Rohr der Galerie ist drehbar und passt sich somit der Ladung an, z. B. kein  Knick in der Alu-Leiter. Die H-Galerie kann in die Eckrungen vorne und hinten eingesteckt werden.

Abdecknetz zur Ladungssicherung

Abdecknetz zur Ladungssicherung

Abdecknetz zur Ladungssicherung mit verstärkten Kanten ringsum. Das Netz wird an den Planenrundknöpfen an den Anhängerbordwänden rundherum eingehängt.

Verschleiß- und Bodenschutzbelag aus Aluminiumriffelblech

Verschleiß- und Bodenschutzbelag aus Aluminiumriffelblech

Verschleiß- und Bodenschutzbelag aus 4 mm Aluminiumriffelblech.

Kastensicherung für alle Kugelkupplungen

Kastensicherung für alle Kugelkupplungen

Kastensicherung passend für alle Kugelkupplungen zum Schutz gegen Diebstahl. Die Kastensicherung wird über die Kugelkupplung geschoben und somit ist kein Anhängen des Anhängers mehr möglich.

Sicherheits-Anhängekupplung AKS

Sicherheits-Anhängekupplung AKS

Sicherheits-Anhängekupplung AKS für schlingerfreies Fahren bei Anhänger bis 3500 kg Gesamtgewicht.
Auf die Kupplungskugel wirkende Beläge unterdrücken Pendelbewegungen während der Fahrt. 10 % höheres Anhängergesamtgewicht bei 100 km/h möglich.

Abdeckhaube für die Deichsel bei gebremsten Anhängern

Abdeckhaube für die Deichsel bei gebremsten Anhängern

Abdeckhaube für die Deichsel bei gebremsten Anhängern mit Stützrad schwer.

Mit dieser Abdeckhaube wird die Auflaufbremse gegen Wind und Wetter geschützt wenn der Anhänger abgestellt ist.

Zurrgurte mit Ratsche

Zurrgurte mit Ratsche

Zurrgurte mit Ratsche in vielen Längen und Gewichten.
